В50, ВЛ50

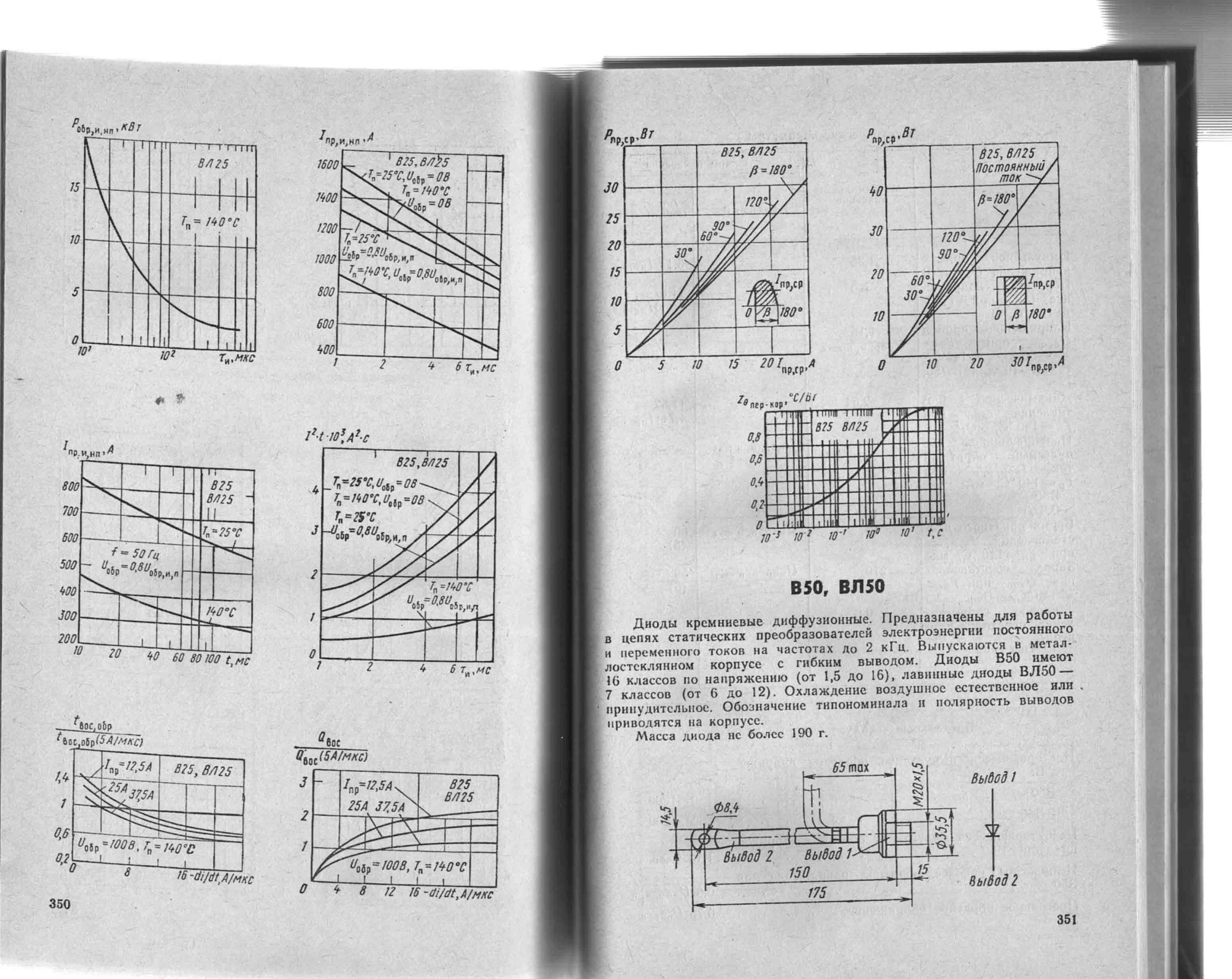

Диоды кремниевые диффузионные. Предназначены для работы в цепях статических преобразователей электроэнергии постоянного и переменного токоп на частотах ло 2 кГц. Выпускаются в метал-лостсклянном корпусе с гибким выводом. Диоды В50 имеют 10 классов по напряжению (от 1,5 до 16), лавинные диоды ВЛ50 — 7 классов (от 6 до 12). Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе.
Масса диода не более 190 г.
