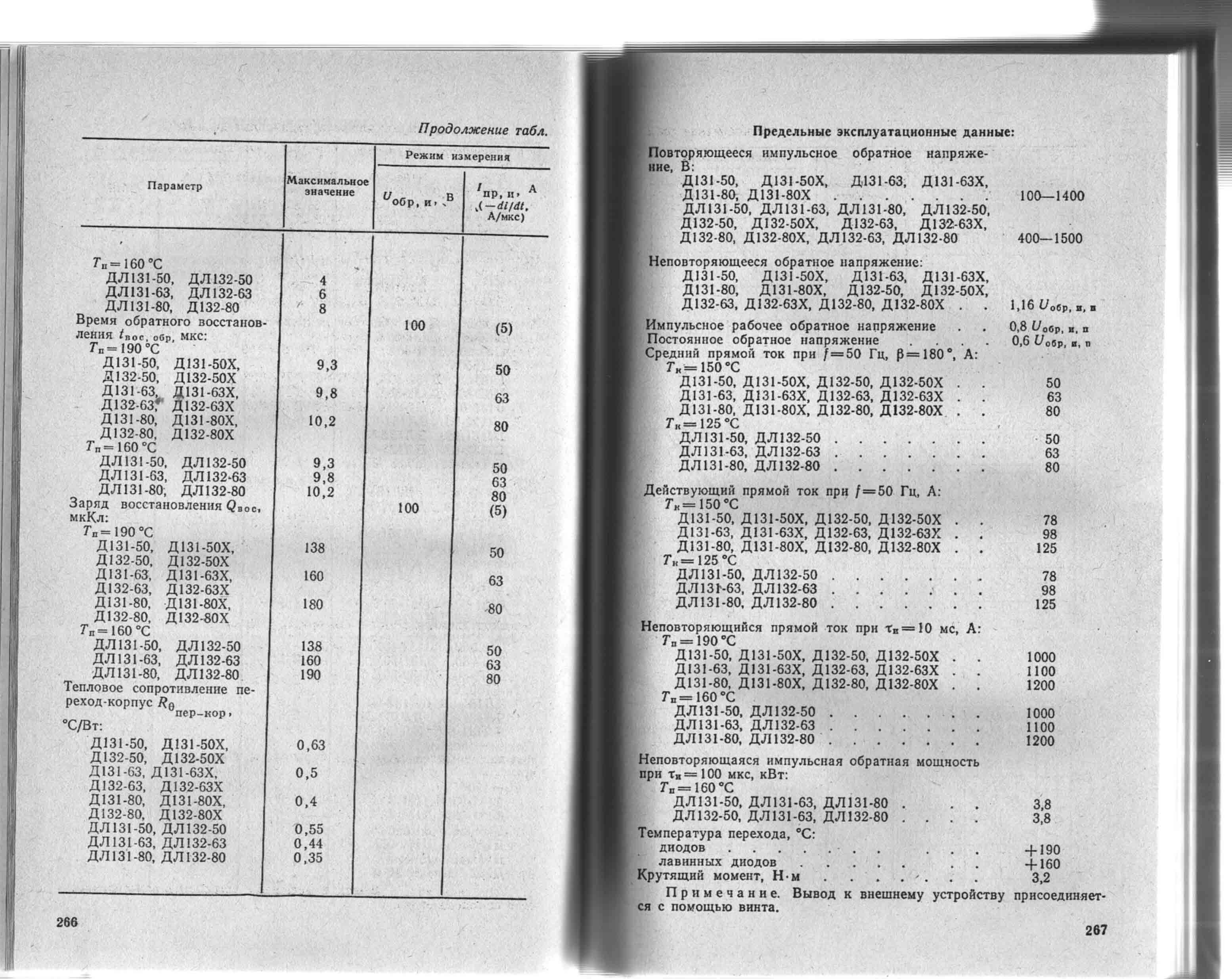

Продолжение табл.
Предельные эксплуатационные данные:
^Повторяющееся импульсное обратное напряже-нис В *
' Д131-50, Д131-50Х, Д131-63. Д131-63Х,
Д131-80, Д131-80Х.......100—1400
ДЛ131-50, ДЛ 131-63, ДЛ131-80, ДЛ 132-50, Д132-50, Д132-50Х, Д132-63, Д132-63Х, Д132-80, Д132-8ОХ, ДЛ132-63, ДЛ132-8О               400-1500
Неповторяющееся обратное напряжение:
Д131-50, Д131-50Х, Д131-63, Д131-63Х, Д131-80, Д131-80Х, Д132-50, Д132-50Х, Д132-63, Д132-63Х, Д132-80, Д132-80Х . . 1,16 1/овр. ш, а
Импульсное рабочее обратное напряжение . .      0,8 Уовр, ж, п
«Постоянное обратное напряжение . • о . ■      0,6 С/овР, я, п Средний прямой ток при /=50 Гц, р=180°, А: Г„=150°С
Д131-50, Д131-50Х, Д132-50, Д132-50Х . .               50
Д131-63, Д131-63Х, Д132-63, Д132-63Х . .               63
Д131 -80, Д131-80Х, Д132-80, Д132-80Х. . .               80 Т =125°С '
"ДЛ131-50, ДЛ132-50.......               50
ДЛ131-63, ДЛ132-63.......               63
ДЛ131-80, ДЛ132-80.......               80
Действующий прямой ток при /=50 Гц, А: 7-к=150оС
Д131-50, Д131-50Х, Д132-50, Д132-50Х . .               78
Д131-63, Д131-63Х, Д132-63, Д132-63Х . .               98
Д131-80, Д131-80Х, Д132-80, Д132-80Х . .             125 •р _ |25 "С
"ДЛШ-5О( ДЛ132-50.......               78
ДЛ131--63, ДЛ132-63 .......              98
ДЛ131-80, ДЛ132-80.......             125
^повторяющийся прямой ток при Тн = 10 мс, А:
7"п = 190°С
Д131-50, Д131-50Х, Д132-50, Д132-50Х . .           1000
Д131-63, Д131-63Х, Д132-63, Д132-63Х . .            1100
Д131-80, Д131-80Х, Д132-80, Д132-80Х . .            1200
Гп=160°С                                                                         tnnn
ДЛ131-50, ДЛ132-50.......             Ю00
ДЛ131-63, ДЛ132-63.......             П00
ДЛ131-80, ДЛ132-80.......             1200
Неповторяющаяся импульсная обратная мощность
при Тн=Ю0 мкс, кВт: 7-„=160°С
ДЛ131-50. ДЛ131-63, ДЛ131-80 .            . .               3,8
ДЛ 132-50, ДЛ 131-63, ДЛ 132-80 ....               3.8
Температура перехода, °С:
диодов .......            ...
лавинных диодов.....             • •             т
Крутящий момент, Нм .......               3,2
Примечание. Вывод к внешнему устройству присоединяет­ся с помощью винта.
267
Режим измерения
Параметр
Максимальное значение
и в
'пр. ,„ А
А/мкс)
Гп=160°С
ДЛ131-50, ДЛ132-50
4
ДЛ 131-63, ДЛ 132-63
6
ДЛ 131-80, Д132-80
' 8
Время обратного восстанов-
100
(5)
ления tnoc, oflp, МКС:
Г„=190°С
Д131-50, Д131-50Х,
9,3
50
Д132-50, Д132-50Х
Д131-63, Д131-63Х,
9,8
63
Д132-63*' Д132-63Х
Д131-80, Д131-80Х,
10,2
80
Д132-80, Д132-80Х
Г„=160°С
ДЛ131-50, ДЛ132-50
9,3
50
ДЛ131-63, ДЛ 132-63
9,8
63
ДЛ131-80, ДЛ 132-80
10,2
80
Заряд восстановления Qboc
100
(5)
МК1\Л.
Гп=190°С
Д131-50, Д131-50Х,
138
50
Д132-50, Д132-50Х
Д131-63, Д131-63Х,
160
63
Д132-63, Д132-63Х
Д131-80, Д131-80Х,
180
80
Д132-80, Д132-80Х
7*0 = 160 "С
ДЛ 131-50, ДЛ 132-50
138
50
ДЛ 131-63, ДЛ 132-63
160
63
ДЛ131-80, ДЛ 132-80
190
80
Тепловое сопротивление пе-
реход-корпус Rq °пер-кор>
-
°С/Вт:
Д131-50, Д131-50Х,
0,63
Д132-50, Д132-50Х
Д131-63, Д131-63Х,
0,5
Д132-63, Д132-63Х
Д131-80, Д131-80Х,
0,4
Д132-80. Д132-80Х
ДЛ 131-50, ДЛ 132-50
0,55
ДЛ 131-63, ДЛ 132-63
0,44
ДЛ 131-80, ДЛ 132-80
0,35
266
