Электрические параметры
|
|
Значение
|
Режим
|
||||
|
|
|
|
|
|
||
|
|
о
|
|
о в
|
ння
|
||
|
В Параметр
|
1ЛЫ
|
|
J3 ГС
|
|
||
|
|
X
|
а
|
X
|
"обр, в
|
||
|
1
|
М Н Н h
|
OUIfl
|
макс
|
('пр. »*)
|
||
|
■Ннимальпая непрерывная выходная
|
|
|
|
|
||
|
Кщность PsbixmiD в рабочем диапа-
|
|
|
|
|
||
|
■Ве частот, мВт:
|
|
|
|
|
||
|
1 АА719А
|
10
|
15*
|
25*
|
5
|
||
|
1 АА720А
|
10
|
|
|
4
|
||
|
■' АА733А
|
25
|
50*
|
90*
|
6,3
|
||
|
■Г=_30 н +60 °С
|
|
|
|
|
||
|
I AA719A
|
5
|
|
|
5
|
||
|
■" АА720А
|
5
|
|
|
4
|
||
|
1 АА733А
|
12
|
|
|
6,3
|
||
|
Рабочий диапазон частот Д/р, ГГц:
|
|
|
|
|
||
|
I AA719A
|
17,44
|
|
25,9
|
|
||
|
1 АА720А
|
25,86
|
|
39,6
|
|
||
|
| АА733А
|
17,44
|
|
25,95
|
|
||
|
Постоянный рабочий ток диода Ган-
|
|
|
|
|
||
|
АА719А
|
0,25*
|
0,45*
|
1
|
5
|
||
|
АА720А
|
0,3*
|
0,7*
|
1,3
|
4
|
||
|
АА733А
|
0,3*
|
0,7*
|
1,2
|
6,3
|
||
|
Сопротивление диода Ганна гг, Ом:
|
|
|
|
|
||
|
АА719А
|
0,4
|
1,2*
|
5
|
(1-10)
|
||
|
АА720А
|
0,32
|
0,9»
|
3,8
|
(1-Ю)
|
||
|
АА733А
|
0,4
|
1,0*
|
5
|
(1-10)
|
||
|
Г = 70°С
|
|
|
|
|
||
|
АА719А
|
0,4
|
|
6
|
(1-10)
|
||
|
АА720А
|
0,32
|
|
5
|
(1-10)
|
||
|
АА733А
|
0,4
|
|
6
|
(1-10)
|
||
/ 2 3 U,B -60 -20 +20+60 T,'C
SO 35 f/ГЦ
АА719А, АА720Л, АА733А

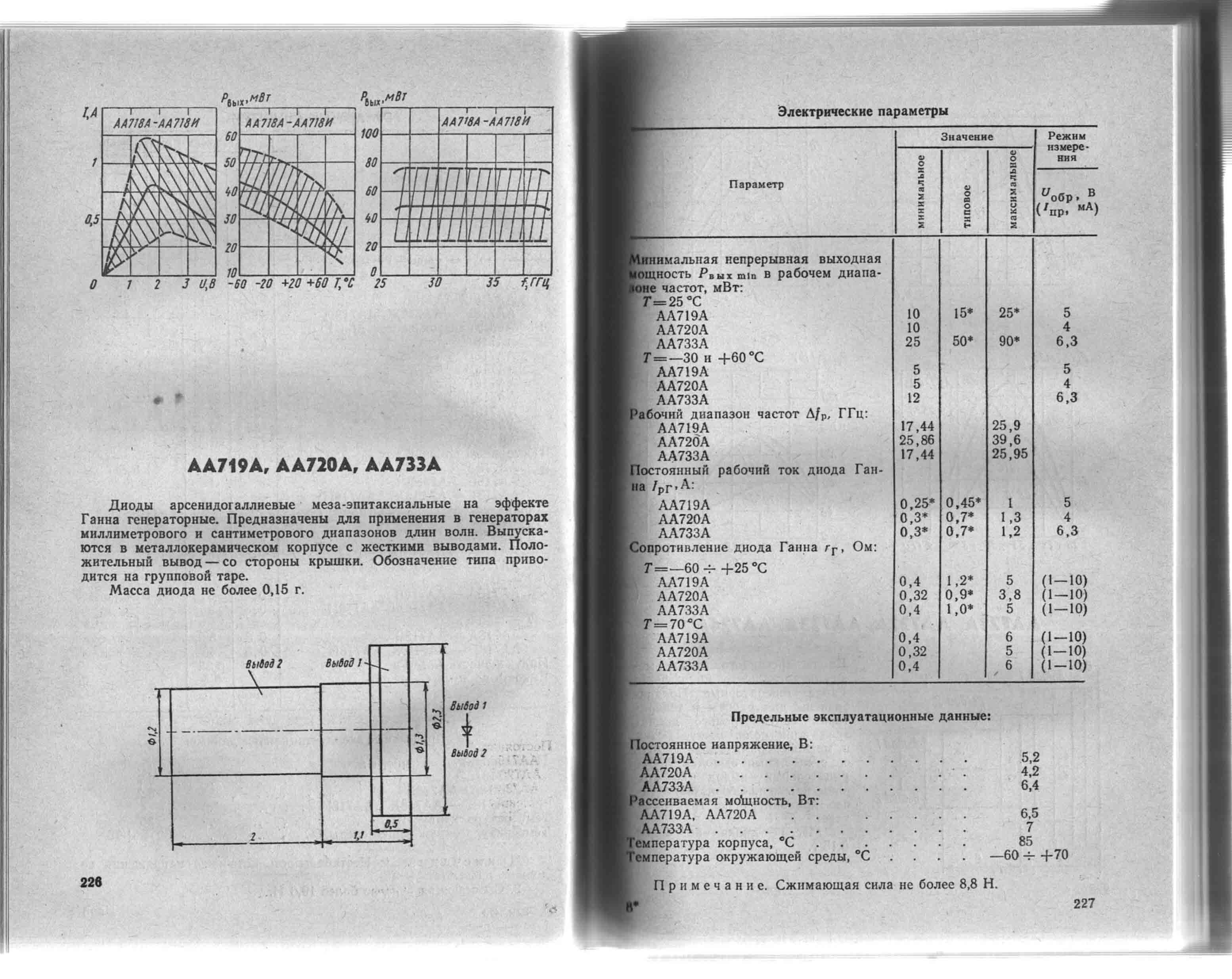

Диоды арсенидогаллиевые меза-эпитаксиальные на эффекте Ганна генераторные. Предназначены для применения в генераторах миллиметрового и сантиметрового диапазонов длин волн. Выпускаются в металлокерамвческом корпусе с жесткими выводами. Положительный вывод — со стороны крышки. Обозначение типа приводится на групповой таре.
Масса диода не более 0,15 г.
226
|
ВыШ 2
|
Вывод 1-
|
-
|
-
|
|
|
||||
|
|
|
|
|
|
|
|
|
||
|
s
|
|
|
|
||||||
|
|
2
|
r,i
|
|
|
|
||||
|
IS
|
|
||||||||
|
|
|||||||||
ВыШ 1
ВыШ!
Предельные эксплуатационные данные:
остояшюе напряжение, В:
АА719А........... 5,2
АА720А ....... . . 4,2
АА733А........... 6,4
Рассеиваемая мощность, Вт:
АА719А, АА720А . . ..... 6,5
„АА733А........... 7
ипература корпуса, °С....... 85
«пература окружающей среды, "С .... —60 н- +70
Примечание. Сжимающая сила не более 8,8 Н.
