Предельные эксплуатационные данные:
Постоянное напряжение, В...... 9,5
Температура корпуса (отрицательный вывод), "С 85
Температура структуры, °С...... 200
Температура окружающей среды, "С .... —60 —■ +70
Примечания: 1. Нестабильность источника напряжения не должна превышать ±2%.
2. Сжимающая сила не более 20 Н.
Электрические параметры
|
|
|
Значен'ие
|
Режны
|
|||
|
|
|
|
|
|
||
|
|
с;
|
и
|
|
ния
|
||
|
Параметр
|
о
= 5
|
о
а о
|
• о
£ К а л
|
UoGd. B
|
||
|
|
X е;
К ез
г г
|
ТИП
|
мак
мал
|
('пр. мА)
|
||
|
Минимальная непрерывная выходная
|
|
|
|
|
||
|
мощность Р„Ых mm в режиме генера-
|
|
|
|
|
||
|
ции в рабочем диапазоне частот, мВт:
|
|
|
|
6,3
|
||
|
AA7J6A, ЛЛ716В, АА716Д.АА716Ж
|
150
|
|
|
|
||
|
АА716Б, АА716Г, АА716Е, АА716И
|
250
|
280*
|
320*
|
|
||
|
Непрерывная выходная мощность* в
|
|
|
|
|
||
|
режиме генерации на одной из рабо-
|
|
|
|
|
||
|
чих частот Риы». мВт:
|
|
|
|
6,3
|
||
|
АА716Б, АА716Г, ЛА716Е, АА716И
|
300
|
320
|
350
|
|
||
|
Непрерывная выходная мощность*
|
|
|
|
|
||
|
Punt в режиме усиления при Рщ==
|
|
|
|
|
||
|
= 125 мВт в рабочем диапазоне ча-
|
|
|
|
|
||
|
стот, мВт:
|
|
|
|
6,3
|
||
|
АА716Б, АА716Г. АА716Е, АА716И
|
350
|
400
|
475
|
|
||
|
■Рабочий диапазон частот &fp, ГГц:
|
|
|
|
|
||
|
ЛА716А, АА716Б
|
18
|
|
20
|
|
||
|
ЛЛ716В, ЛА716Г
|
20
|
|
22
|
|
||
|
АА716Д, АА716Е
|
22
|
|
24
|
|
||
|
АА716Ж, АА716И
|
24
|
|
25,86
|
|
||
|
Рабочий ток диода Ганна /рГ, А
|
0,9"
|
1,5*
|
2
|
6,3
|
||
|
Сопротивление диода Ганна гг при
|
|
|
0,9
|
(Ю±1)
|
||
|
7"=—60н-+70°С, Ом
|
0,29
|
0,45*
|
|
|
||
|
Индуктивность* La, нГн
|
|
|
0 5
|
|
||
|
ЕМКОСТЬ Корпуса* Скор, ПФ
|
0,35
|
0,4
|
0^5
|
|
||
in ■8r
О 2 h
6 8 w U,B
*60Tt°C

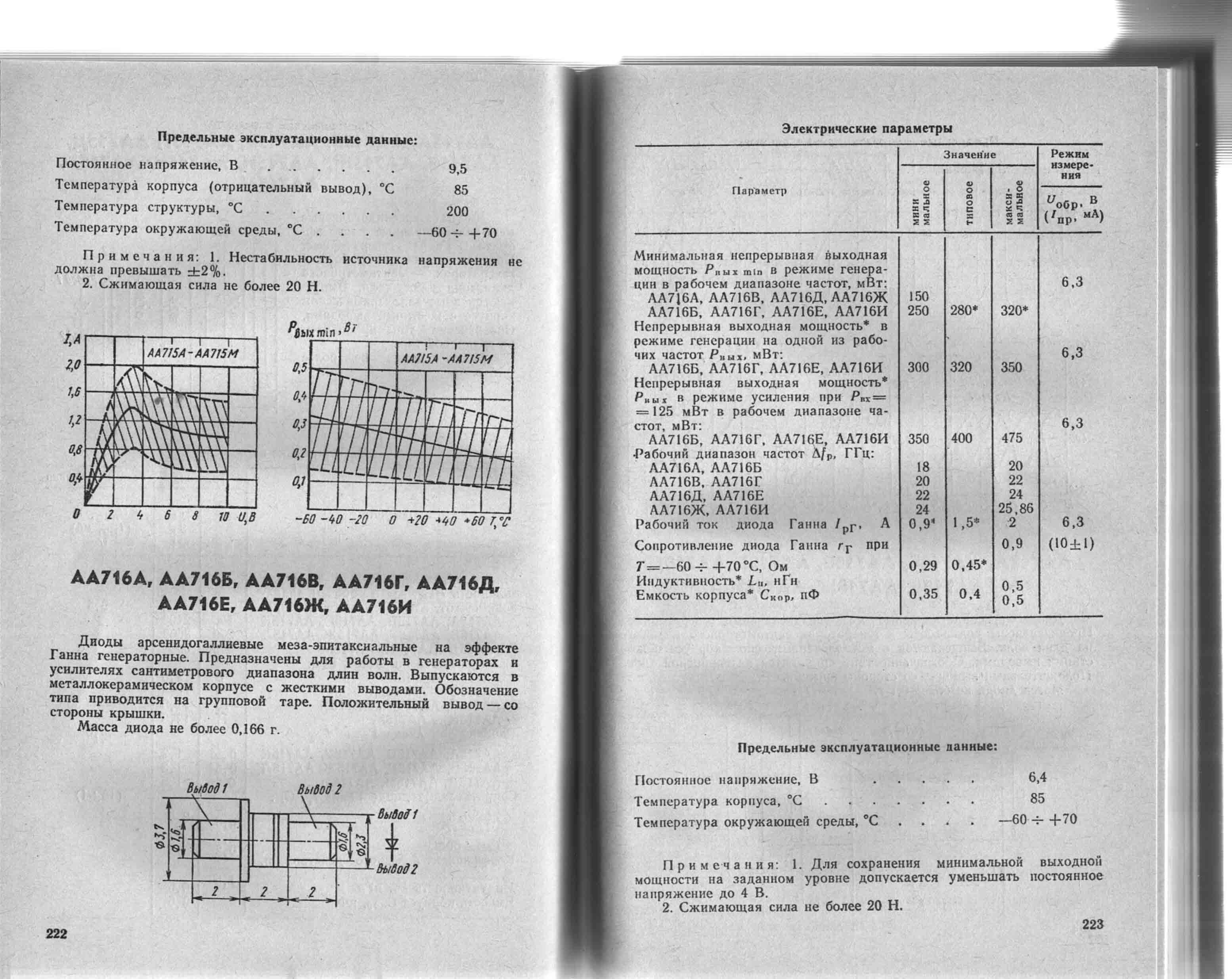

AA716A, АА716Б, AA716B, АА716Г, АА716Д, AA716E, АА716Ж, АА716И
Диоды арсенндогаллиевые меза-эпитаксиальные на эффекте Ганна генераторные. Предназначены для работы в генераторах н усилителях сантиметрового диапазона длин волн. Выпускаются в металлокерамическом корпусе с жесткими выводами. Обозначение типа приводится на групповой таре. Положительный вывод — со стороны крышки.
Масса диода не более 0,166 г.
Предельные эксплуатационные панные:
|
|
|
Вывод!
|
|
Вывод 2
|
|
|||||
|
•
|
\
|
|
|
|||||||
|
*->
|
Ча
|
|
|
|
|
|
|
S"
|
||
|
|
|
|
|
|
|
|||||
|
1
|
|
|
|
|
2
|
|
||||
|
|
2
|
2
|
|
|||||||
быШ1
Постоянное напряжение, В Температура корпуса, °С Температура окружающей среды, "С
6,4
85
—60 -т- +70
ВыВод2
Примечания: 1. Для сохранения минимальной выходной мощности на заданном уровне допускается уменьшать постоянное напряжение до 4 В.
2. Сжимающая сила не более 20 Н.
223
222
