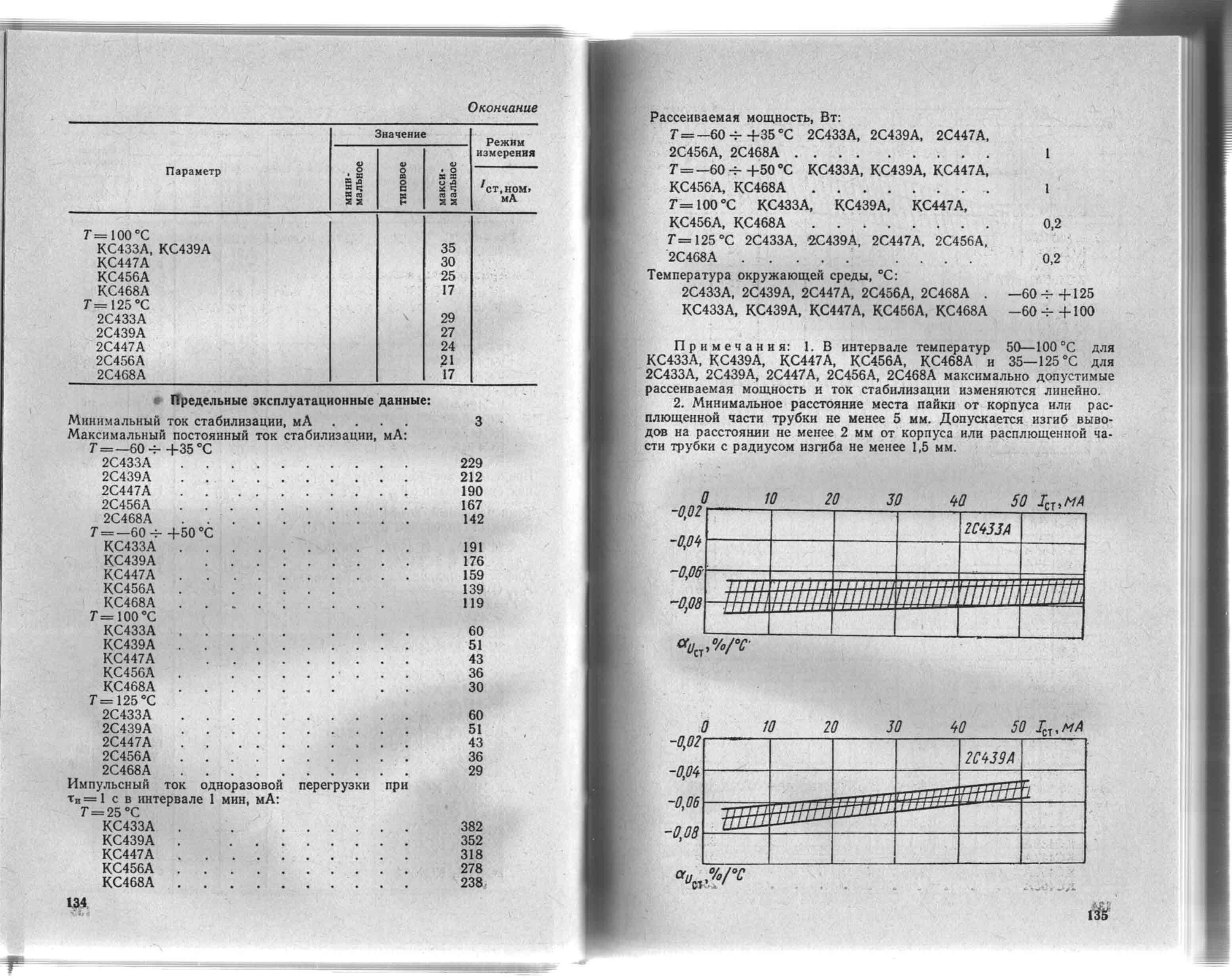

Окончание
Рассеиваемая мощность, Вт:
Т = — 60 ч- +35 °С 2С433А, 2С439А, 2С447А.
2С456А, 2С468А......... 1
Т=— 60 н-+50 "С КС433А, КС439А, КС447А,
КС456А, КС468А........ t
Г=100°С КС433А, КС439А, КС447А,
КС456А, КС468А........ 0,2
Г=125°С 2С433А, 2С439А, 2С447А, 2С456А,
2С468А..... .... 0,2
Температура окружающей среды, "С:
2С433А, 2С439А, 2С447А, 2С456А, 2С468А . — 60 4-+125 КС433А, КС439А, КС447А, КС456А, КС468А -60-Ь+100
Примечания: 1. В интервале температур 50—100°С для КС433А, КС439А, КС447А, КС456А, КС468А и 35— 125°С для 2С433А, 2С439А, 2С447А, 2С456А, 2С468А максимально допустимые рассеиваемая мощность и ток стабилизации изменяются линейно.
2. Минимальное расстояние места пайки от корпуса или расплющенной части трубки не менее 5 мм. Допускается изгиб выводов на расстоянии не менее 2 мм от корпуса или расплющенной части трубки с радиусом изгиба не менее 1,5 мм.
|
|
Значение
|
|
||||
|
|
|
Режим
|
||||
|
|
Л
|
|
|
измерения
|
||
|
Параметр
|
и
|
• о
a к
|
|
|||
|
|
|
|
X Ч
|
'ст.ном.
|
||
|
|
S3
|
р
|
a a
|
мА
|
||
|
Г=100°С
|
|
|
|
|
||
|
КС433А, КС439А
|
|
|
35
|
|
||
|
КС447А
|
|
|
30
|
|
||
|
КС456А
|
|
|
25
|
|
||
|
КС468А
|
|
|
17
|
|
||
|
Г=125°С
|
|
|
|
|
||
|
2С433А
|
|
|
29
|
|
||
|
2С439А
|
|
|
27
|
|
||
|
2С447А
|
|
|
24
|
|
||
|
2С456А
|
|
|
.21
|
|
||
|
2С468А
|
|
|
17
|
|
||
• Предельные эксплуатационные данные:
Минимальный ток стабилизации, мА .... 3
Максимальный постоянный ток стабилизации, мА: Г=—60 4-+35 "С
2С433А.......... 229
2С439А.......... 212
2С447А.......... 190
2С456А.......... 167
2С468А.......... 142
Г = —60-т- +50 °С
КС433А.......... 191
КС439А ......... 176
КС447А.......... 159
КС456А . ..... 139
КС468А......... 119
Г=100°С
КС433А..... .... 60
КС439А.......... 51
КС447А ......... 43
КС456А ......... 36
КС468А....... . . 30
Г=125°С
2С433А.......... 60
2С439А.......... 51
2С447А.......... 43
2С456А.......... 36
2С468А.......... 29
Импульсный ток одноразовой перегрузки при
тв=1 с в интервале 1 мин, мА: Г=25°С
КС433А . . ...... 382
КС439А . ........ 352
КС447А.......... 318
КС456А.......... 278
КС468А.......... 238
SO Ia,MA
%,%/Г
