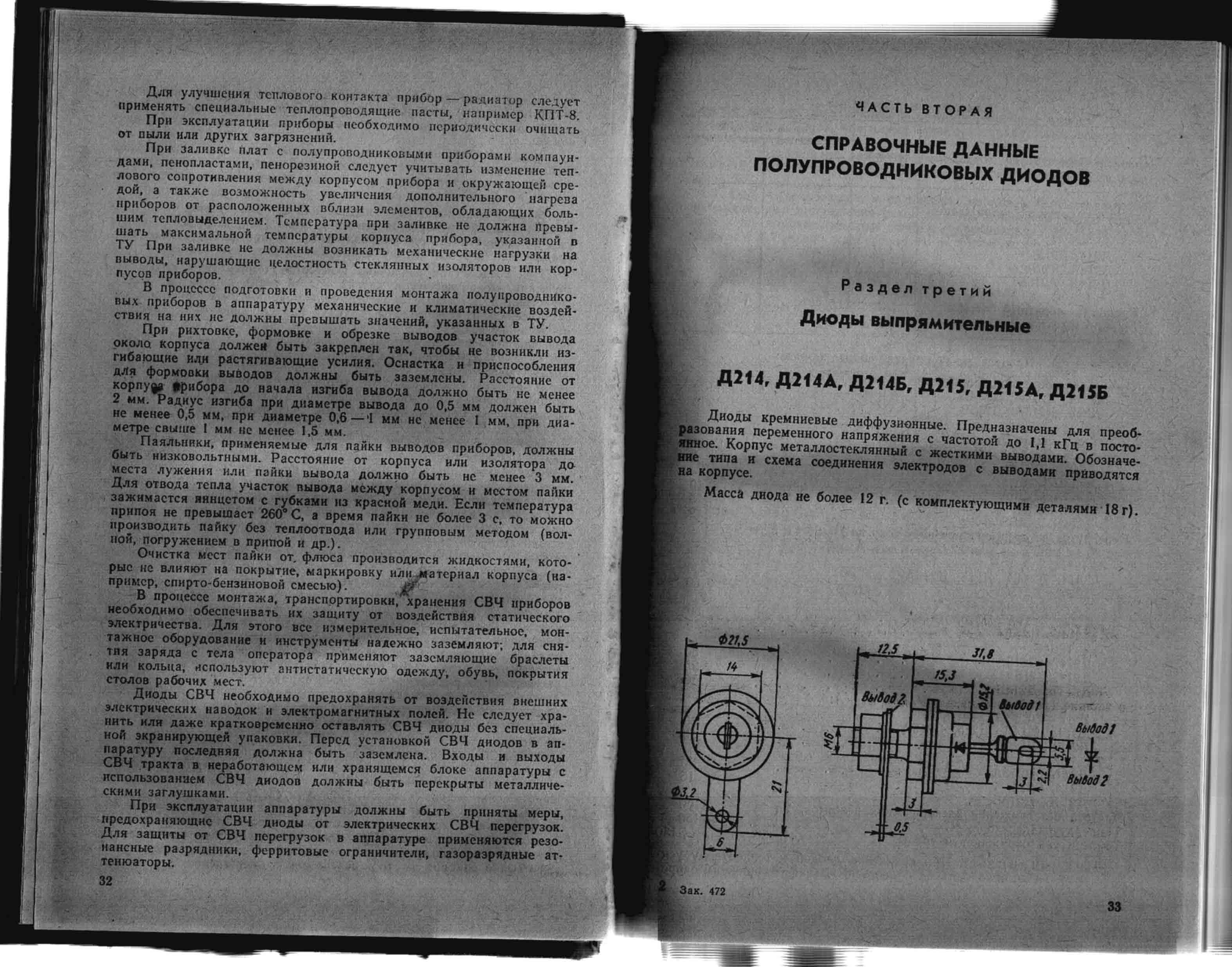

Для улучшения теплового контакта прибор — радиатор следует применять специальные теплопроводящие пасты, например КПТ-8.
При эксплуатации приборы необходимо периодически очищать от пыли или других загрязнений.
При заливке плат с полупроводниковыми приборами компаундами, пенопластами, пенорезиной следует учитывать изменение теплового сопротивления между корпусом прибора и окружающей средой, а также возможность увеличения дополнительного нагрева приборов от расположенных вблизи элементов, обладающих большим тепловыделением. Температура при заливке не должна превышать максимальной температуры корпуса прибора, указанной п ТУ При заливке не должны возникать механические нагрузки на выводы, нарушающие целостность стеклянных изоляторов или корпусов приборов. ' ■ ■
В процессе подготовки и проведения монтажа полупроводниковых приборов в аппаратуру механические и климатические воздействия на них не должны превышать значений, указанных в ТУ.
При рихтовке, формовке и обрезке выводов участок вывода около корпуса должен быть закреплен так, чтобы не возникли изгибающие иди растягивающие усилия. Оснастка и приспособления для формовки выводов должны быть заземлены. Расстояние от корлуф Прибора до начала изгиба вывода должно быть не менее 2 мм. Радиус изгиба при диаметре вывода до 0,5 мм должен быть не менее 0,5 мм, при диаметре 0,6—'1 мм не менее 1 мм, при диаметре свыше ! мм не менее 1,5 мм.
1 Паяльники, применяемые для пайки выводов приборов, должны -быть низковольтными. Расстояние от корпуса или изолятора до места лужения или пайки вывода должно быть не менее 3 мм. Для отвода тепла участок вывода между корпусом и местом пайки зажимается яннцетом с губками из красной меди. Если температура припоя не превышает 260 С, а время пайки не более 3 с, то можно производить пайку без теплоотвода или групповым методом (волной, погружением в припой и др.).
Очистка мест пайки от. флюса производится жидкостями, которые не влияют на покрытие, маркировку и/пьматериал корпуса (например, спирто-бензиновой смесью). £?•
В процессе монтажа, транспортировки, хранения СВЧ приборов необходимо обеспечивать их защиту от воздействия статического электричества. Для этого все измерительное, испытательное, монтажное оборудование и инструменты надежно заземляют; для сня-тля заряда с тела оператора применяют заземляющие браслеты или кольца, используют антистатическую одежду, обувь, покрытия столов рабочих мест.
Диоды СВЧ необходимо предохранять от воздействия внешних электрических наводок и электромагнитных полей. Не следует хранить иля даже кратковременно оставлять СВЧ диоды без специальной экранирующей упаковки. Перед установкой СВЧ диодов в аппаратуру последняя должна быть заземлена. Входы и выходы СВЧ тракта в неработающем или хранящемся блоке аппаратуры с использованием СВЧ диодов должны быть перекрыты металлическими заглушками.
При эксплуатации аппаратуры должны быть приняты меры, предохраняющие СВЧ диоды от электрических СВЧ перегрузок. Для защиты от СВЧ перегрузок в аппаратуре применяются резонансные разрядники, ферритовые ограничители, газоразрядные аттенюаторы.
32
ЧАСТЬ ВТОРАЯ
СПРАВОЧНЫЕ ДАННЫЕ ПОЛУПРОВОДНИКОВЫХ ДИОДОВ
Раздел третий
Диоды выпрямительные
Д214, Д214А, Д214Б, Д215, Д215А, Д215Б
Диоды кремниевые диффузионные. Предназначены для преоб-
«зования переменного напряжения с частотой до 1,1 кГц в пост£
иное. Корпус металлостеклянный с жесткими выводами. Обозначе-
екоГрпусеН СХеМЗ соеАИНения 9Лектродов с выводами приводятся
Масса диода не более 12 г. (с комплектующими деталями 18г).
Зак. 472
S/J
Вывод 7
ВыШ2
33
