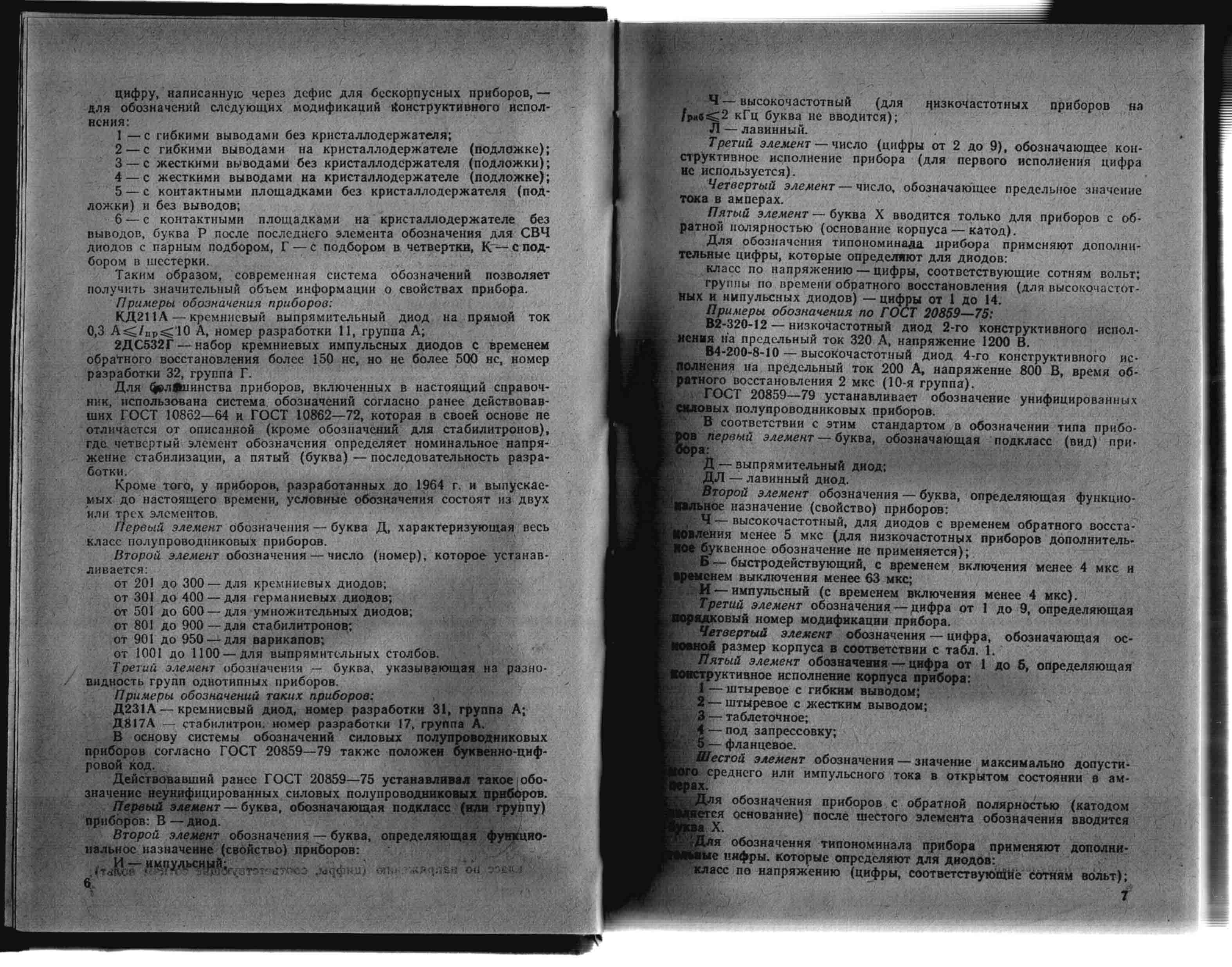

цифру, написанную через дефис для бескорпусных приборов, — для обозначений следующих модификаций Конструктивного исполнения:
1 —с гибкими выводами без кристаллодержателя;
2 — с гибкими выводами на кристаллодержателе (подложке); 3-е жесткими выводами без кристаллодержателя (подложки);
4 —с жесткими выводами на кристаллодержателе (подложке);
5 — с контактными площадками без кристаллодержателя (подложки) и без выводов;
6 — с контактными площадками на кристаллодержателе без выводов, буква Р после последнего элемента обозначения для СВЧ диодов с парным подбором, Г — с подбором в четвертки, К'—с подбором в шестерки.
Таким образом, современная система обозначений позволяет получить значительный объем информации о свойствах прибора.
Примеры обозначения приборов:
КД211А— кремниевый выпрямительный диод на прямой ток 0,3 А^/up^lO А, номер разработки 11, группа А;
2ДС532Г — набор кремниевых импульсных диодов с временем обратного восстановления более 150 не, но не более 500 не, номер разработки 32, группа Г.
Для (^лвшинства приборов, включенных в настоящий справочник, использована система, обозначений согласно ранее действовавших ГОСТ 10862—64 и ГОСТ 10862—72, которая в своей основе не отличается от описанной (кроме обозначений для стабилитронов), где четвертый элемент обозначения определяет номинальное напряжение стабилизации, а пятый (буква) — последовательность разработки.
Кроме того, у приборов, разработанных до 1964 г. и выпускаемых до настоящего времени, условные обозначения состоят из двух или трех элементов.
Первый элемент обозначения — буква Д, характеризующая весь класс полупроводниковых приборов.
Второй элемент обозначения — число (номер), которое устанавливается:
от 201 до 300 — для кремниевых диодов;
от 301 до 400 — для германиевых диодов;
от 501 до G0O — для умножитсльных диодов;
от 801 до 900 —для стабилитронов;
от 901 до 950 — для варикапов;
от 1001 до 1100 — для выпрямительных столбов.
Третий элемент обозначения — буква, указывающая на разновидность групп однотипных приборов.
Примеры обозначений таких приборов:
Д231А — кремниевый диод, номер разработки 31, группа А;
Д817А — стабилитрон, номер разработки 17, группа А.
В основу системы обозначений силовых полупроводниковых приборов согласно ГОСТ 20859—79 также положен буквенно-цифровой код.
Действовавший ранее ГОСТ 20859—75 устанавливал такое обозначение неунифицированных силовых полупроводниковых орвборов.
Первый элемент — буква, обозначающая подкласс (или группу) приборов: В—диод.
Второй элемент обозначения — буква, определяющая функциональное назначение (свойство) приборов:
|
- высокочастотный (для низкочастотных приборов на [щЛК2 кГц буква не вводится);
Л — лавинный.
Третий элемент — число (цифры от 2 до 9), обозначающее конструктивное исполнение прибора (для первого исполнения цифра НС используется).
Четвертый элемент — число, обозначающее предельное значение тока в амперах.
Пятый элемент — буква X вводится только для приборов с обратной полярностью (основание корпуса—катод).
Для обозначения типопомпнадд прибора применяют дополнительные цифры, которые определяют для диодов:
класс по напряжению — цифры, соответствующие сотням вольт;
группы по времени обратного восстановления (для высокочастотных и импульсных диодов) — цифры от 1 до 14.
Примеры обозначения по ГОСТ 20859—75:
В2-320-12 —низкочастотный диод 2-го конструктивного испол-нсння на предельный ток 320 А, напряжение 1200 В. ,. В4-200-8-10 — высокочастотный диод 4-го конструктивного исполнения на предельный ток 200 А, напряжение 800 В, время обратного восстановления 2 мке (10-я группа).
1 ГОСТ 20859—79 устанавливает обозначение унифицированных "човых полупроводниковых приборов.
В соответствии с этим стандартом в обозначении типа прнбо-
первый элемент — буква, обозначающая подкласс (вид) при-
Д — выпрямительный диод; ■ДЛ — лавинный диод.
^■'-Второй элемент обозначения — буква, определяющая функцно-"TiHoe назначение (свойство) приборов:
■V, Ч — высокочастотный, для диодов с временем обратного восста-(ОВЛения менее 5 мке (для низкочастотных приборов дополнитель-■"■"V буквенное обозначение не применяется);
Б — быстродействующий, с временем включения меяее 4 мке и .временем выключения менее 63 мке;
И — импульсный (с временем включения менее 4 мке). Третий элемент обозначения —цифра от 1 до 9, определяющая рядковый номер модификации прибора.
Четвертый элемент обозначения — цифра, обозначающая ос-иой размер корпуса в соответствии с табл. 1. Пятый элемент обозначения — цифра от 1 до б, определяющая труктивное исполнение корпуса прибора: i — штыревое с гибким выводом; 2—штыревое с жестким выводом;
3 — таблеточное;
4 —• под запрессовку; б — фланцевое.
Шестой элемент обозначения — значение максимально допусти-среднего или импульсного тока в открытом состоянии в ам-
»ля обозначения приборов с обратной полярностью (катодом тся основание) после шестого элемента обозначения вводится '. X.
яя обозначения типономинала прибора применяют дополни-—J*c пнфры. Которые определяют для диодов: класс по напряжению (цифры, соответствующие сотням вольт);
